这处广告牌位于上海市徐汇区，委托我们钧测进行广告牌检测，LOGO标识广告牌位于该商务楼25层西、北立面，受检LOGO标识广告牌安装于2016年，共8个独立标识，受检LOGO立面面积约为16.0m2，为保证LOGO标识广告牌后期的正常使用，对该LOGO标识广告牌进行完损状况检测。
1、广告牌完损状况检测的内容
本次检测内容如下：
(1)外观质量检测;
(2)钢结构布置测绘;
(3)钢结构焊接质量及连接螺栓检测;
(4)钢结构锈蚀情况检测;
(5)出具检测报告。
2、广告牌完损状况检测概况
本次受检LOGO标识广告牌位于上海市徐汇区南宁路970号商务楼25层外立面， LOGO安装于2016年。外立面LOGO原设计结构图纸缺失，目前LOGO标识广告牌独立标识共8个，每个LOGO立面面积约为16.0m2。
3、广告牌完损状况检测及分析汇总
3.1外观质量检测

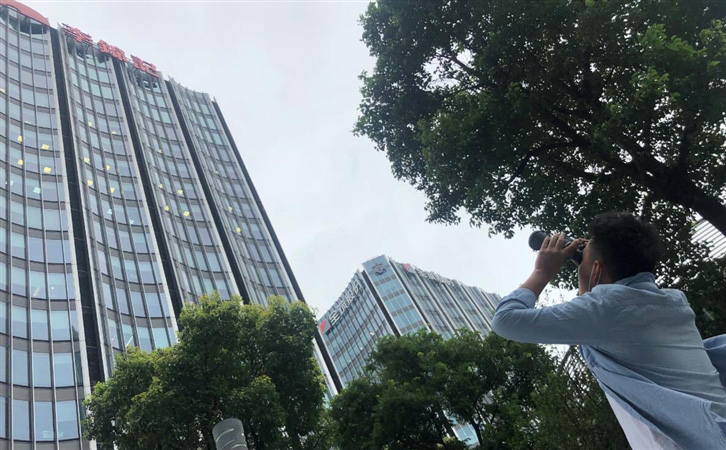

为明确受检屋顶广告牌损伤状况，现场对受检屋顶广告牌结构进行了损伤检测。检测结果表明：受检广告牌结构构件无明显损坏;广告牌构架与主体结构连接锚板基本完好;广告牌构架纵向联系杆件基本完好;广告牌构架杆件连接处焊缝外观质量基本完好，个别电气线路表面局部破损，个别杆件及杆件与主体结构连接处锈蚀，多处字体涂层脱落，个别部位出现字体与杆件连接处螺母缺失。
3.2钢结构平面布置测绘
现场对西立面、北立面广告牌结构布置进行了调查，现场用5m的钢卷尺和手持式激光测距仪对广告牌的竖向支撑构件间距进行了测量，根据测量结果绘制平面示意图。
3.3钢结构剖面布置测绘
采用钢卷尺和超声波测厚仪对西立面、北立面广告牌主要构件截面尺寸进行测量，其中西立面、北立面广告牌横向水平杆为□100mm×100mm×4mm箱形钢材，立杆及纵向水平系杆为□80mm×80mm×4mm箱形钢材。据现场实测截面和构件间距绘制的广告牌构架剖面。
3.4钢结构焊接质量及连接螺栓检测
该屋顶广告牌的钢结构连接节点均采用焊接方式，现场采用目测的方法观察焊缝是否有裂纹，并辅以低倍放大镜，对表面油漆等杂物清除干净的焊缝表面进行检测，检测结果表明，焊缝基本饱满，锚板处螺栓和水平横向系杆根部螺栓连接贴合紧密，无松动。
4、广告牌完损检测结论及建议
4.1 结论
通过对受检广告牌的现场检查及检测，得出以下几点结论：
(1)受检广告牌结构构件无明显损坏;广告牌构架与主体结构连接锚板基本完好;广告牌构架纵向联系杆件基本完好;广告牌构架杆件连接处焊缝外观质量基本完好，个别电气线路表面局部破损，个别杆件及杆件与主体结构连接处锈蚀，多处字体涂层脱落，个别部位出现字体与杆件连接处螺母缺失。
(2)检测结果表明，屋顶广告牌结构布置基本合理，焊缝满足相关规范要求。
综上所述，受检广告牌满足现使用要求；
4.2 建议
(1)对受检广告牌损伤处进行相应的修补;
(2)建议定期对该户外招牌进行检查，并做好钢结构部分的防锈除锈措施;
(3)户外招牌在今后的使用过程中，建议应定期对主要受力节点、外观质量进行检查和维护;特别在大风、大雪、雷雨和梅雨季节，对及锚固节点经常进行检查，防止事故的发生。
5、广告牌完损检测主要技术依据
(1)《建筑结构检测技术标准》(GB/T50344-2019);
(2)《钢结构结构施工质量验收规范》(GB50205-2001)。
6、广告牌完损检测判定标准
(1)《钢结构设计标准》(GB50017-2017);
(2)《城市户外广告设施技术规范》(CJJ149-2010);
(3)委托单位提供的相关资料。
