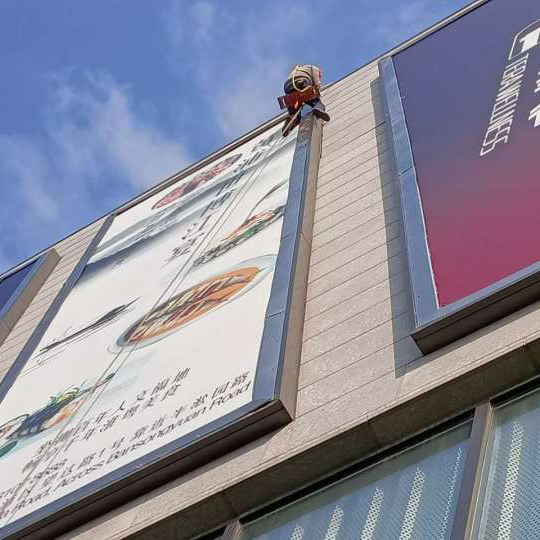

户外钢结构广告牌检测流程：

　　1、确定广告设施类型：屋顶桁架，钢结构墙面式广告牌，立柱网架。

　　2、现场工作存在以下两种情况：

　　a.无图纸时现场测绘：面板框架的尺寸、构件型号、铆钉 (螺栓 )间距;面板后结构框架的尺寸、构件型号、连接方式;面板框架与结构体系、结构与地面屋顶墙体的连接方式;绘制成框架草图具体尺寸、型号标识清楚。

　　b.有图纸时现场核对：区分主要受力构件和次要构件，对所有主要构件的型号、连接方式实际结构与图纸进行核对，对次要构件进行抽查 ，并记录与图纸不符的结构、杆件。

　　3、承载力校核：施加在户外广告牌上的作用可分为永久作用和可变作用两类。永久作用有结构自重，广告牌或固定设备(灯光照明设施)自重，操作平台自重 ，落地广告牌的土重 、土压力和地基变形等。可变荷载有风荷载、覆冰荷载、雪荷载、安装和检修荷载、常遇地震作用、温度变化等。在广告牌的检测中主要考虑风荷载及结构自重。根据现场检测数据利用 SAP2000对结构进行模型分析，考虑结构构件重要性系数、基本风压、地震烈度、考虑的荷载组合。根据分析结果，得出整改措施。

　　4、通过检测分析广告牌主要存在的问题：a.结构体系;b.连接;c.防锈;

　　5、整改建议

　　户外广告牌越来越高或者坐落在屋顶。这些户外广告牌大多是钢结构，容易遭到雨水的侵蚀，在夏日狂风暴雨下，特别容易倒塌，对周边建筑造成损害。因此需要对户外广告牌做安全检测鉴定。

　　01 基础检测

　　1、广告牌钢柱表面油漆剥落与锈蚀情况，

　　2、柱脚锚栓螺母、螺母与锚杆拧紧等情况，

　　3、广告牌桁架杆件油漆剥落与锈蚀情况，

　　4、广告牌的轴网尺寸，

　　5、钢柱壁厚度等。

　　02 材料检测

　　1、混凝土柱强度检测和钢结构性能检测。

　　2、混凝土柱强度可以通过回弹法对混凝土强度进行检测，判断是否符合《户外广告设施检验规范》。

　　3、钢结构性能检测可分为钢结构强度、钢结构腐蚀、节点连接、抗拉强度等。

　　4、当抗拉强度不满足要求时，应补充取样进行拉伸试验，补充试验应将同类构件同一规格的钢材划为一批，每批抽样3个。

　　03 连接质量与性能检测

　　广告牌连接质量与性能检测包括：

　　焊接连接、焊钉连接、螺栓连接和高强螺栓连接等。

　　对设计上要求全焊透的一、二级焊缝和设计上没有要求的钢材等强对焊拼接焊缝的质量，可采用超声波探伤的方法检测。

　　04 广告牌倾斜检测

　　使用全站仪，按照变形测量中投点法的有关规定，测量广告牌钢柱顶部相对于底部的偏移值。

　　05 广告牌动力特性

　　对广告牌进行动力测试，得到振动的频率、振幅等，分析广告牌与周边建筑之间的动力特性。

　　06 广告牌结构荷载试验

　　对于大型复杂钢结构体系，可进行原位非破坏性实荷检验，直接检验结构性能。

　　对结构或构件的 承载力有疑义时，可进行原型或足尺模型荷载试验。试验应委托具有足够设备能力的专门机构进行。试验前应制定详细的试验方案，包括试验目的、试件的选取或制作、加载装置、测点布置和测试仪器、加载步骤以及试验结果的评定方法等。

　　钢结构杆件的应力，可根据实际条件选用电阻应变仪或其他有效的方法进行检测。
